وجود ترک‌های طبیعی، حفره‌ها، رگه‌های باز و ناپیوستگی‌های داخلی در بعضی بلوک‌های سنگ، احتمال شکستگی کوپ هنگام حمل، برش یا تبدیل‌شدن به اسلب را افزایش می‌دهد. در چنین شرایطی، اعمال سطحی رزین ممکن است تنها بخش خارجی بلوک را تثبیت کند و برای نفوذ به عیوب داخلی کافی نباشد.
اپوکسی وکیوم کوپ برای تقویت بلوک‌های سنگ طبیعی با استفاده از اختلاف فشار طراحی شده است. در این فرایند، هوای موجود در ترک‌ها و فضاهای خالی تا حد امکان تخلیه می‌شود و رزین اپوکسی کم‌ویسکوز، مسیرهای خالی را پر می‌کند. نتیجه مطلوب، بلوکی منسجم‌تر است که بتواند مراحل جابه‌جایی و برش را با احتمال شکستگی کمتری پشت سر بگذارد.
کیفیت نهایی فقط به قدرت پمپ وکیوم وابسته نیست. خشکی کوپ، آب‌بندی سیستم، ویسکوزیته و زمان کارپذیری رزین، مسیرهای ورود و خروج، نحوه توزیع رزین و شرایط پخت، همگی در موفقیت عملیات نقش دارند.
فهرست مطالب
اپوکسی وکیوم کوپ چیست؟
اپوکسی وکیوم کوپ یک سیستم رزینی دوجزئی است که برای تزریق، آغشته‌سازی یا نفوذ تحت خلأ در بلوک سنگ طبیعی استفاده می‌شود. این سیستم معمولاً از دو جزء تشکیل شده است:
- رزین اپوکسی؛
- هاردنر یا سخت‌کننده.
پس از ترکیب دقیق دو جزء، واکنش پخت آغاز می‌شود. رزین تا پیش از ژل‌شدن باید فرصت کافی داشته باشد تا تحت تأثیر اختلاف فشار در ترک‌ها، منافذ و نواحی قابل‌دسترسی بلوک حرکت کند. سپس با تکمیل فرایند پخت، شبکه پلیمری سخت و چسبنده‌ای شکل می‌گیرد که بخش‌های ناپیوسته سنگ را به یکدیگر متصل می‌کند.
محصولات تخصصی وکیوم معمولاً از رزین‌های عمومی روان‌ترند و زمان کارپذیری آن‌ها باید با مدت لازم برای تخلیه هوا و تکمیل جریان رزین هماهنگ باشد. نمونه‌های صنعتی این حوزه نیز روی ویسکوزیته پایین، نفوذ در ترک‌ها و کاربرد در تقویت بلوک‌های سنگ طبیعی تأکید دارند. RachTR – Block Reinforcement System
وکیوم کوپ چگونه عمل می‌کند؟
اصطلاح «مکش رزین» توضیحی ساده اما کامل نیست. مکانیزم اصلی، ایجاد اختلاف فشار میان فضای داخل سیستم و فشار محیط است.
فرایند را می‌توان در چهار مرحله اصلی توضیح داد:
- بلوک داخل یک محفظه، کیسه یا پوشش آب‌بندی‌شده قرار می‌گیرد.
- پمپ وکیوم بخشی از هوای داخل سیستم و فضای ترک‌ها را خارج می‌کند.
- پس از ایجاد شرایط مناسب، مسیر ورود رزین باز می‌شود.
- اختلاف فشار به حرکت رزین در مسیرهای قابل‌دسترسی کمک می‌کند.
در یک فرایند صحیح، رزین نباید فقط از کوتاه‌ترین مسیر به سمت خروجی حرکت کند. مسیر توزیع باید به‌گونه‌ای طراحی شود که سطح بلوک را به‌شکل یکنواخت پوشش دهد و فرصت لازم برای نفوذ به ترک‌ها فراهم شود.
در فناوری‌های صنعتی تقویت بلوک، متغیرهایی مانند رطوبت، دما، زمان ماند، سطح خلأ و فشار تزریق رزین به‌صورت کنترل‌شده مدیریت می‌شوند. Prometec – Technologies for Block Optimization
توضیح ساده برای خریداران غیرمتخصص
یک کوپ سنگ را تصور کنید که داخل آن ترک‌ها و فضاهای خالی بسیار باریکی وجود دارد. این فضاها در حالت معمول با هوا پر شده‌اند.
اگر فقط روی سطح کوپ رزین مالیده شود، ممکن است رزین به بخش‌های داخلی نرسد. در روش وکیوم، ابتدا مقدار زیادی از هوای داخل سیستم خارج می‌شود. سپس رزین روان وارد می‌شود و به کمک اختلاف فشار در مسیر ترک‌ها حرکت می‌کند.
پس از سخت‌شدن اپوکسی، بخش‌هایی از سنگ که قبلاً ارتباط ضعیفی با یکدیگر داشته‌اند، منسجم‌تر می‌شوند. این کار می‌تواند احتمال جداشدن قطعات و شکستگی بلوک در مراحل بعدی را کاهش دهد.
وکیوم نمی‌تواند سنگ نامناسب را به سنگی کاملاً بی‌نقص تبدیل کند؛ بلکه روشی برای استفاده بهتر از بلوک‌های قابل‌تقویت و کاهش ریسک فرآوری است.
چه سنگ‌هایی به وکیوم کوپ نیاز دارند؟
همه بلوک‌های سنگ نیازمند وکیوم نیستند. تصمیم باید براساس وضعیت واقعی کوپ و ارزش اقتصادی عملیات گرفته شود.
وکیوم کوپ بیشتر برای موارد زیر بررسی می‌شود:
- بلوک‌های دارای ترک‌های طبیعی متعدد؛
- سنگ‌های رگه‌دار و شکننده؛
- کوپ‌هایی با حفره‌ها و ناپیوستگی‌های قابل‌نفوذ؛
- مرمریت‌های متخلخل یا کم‌استحکام؛
- سنگ‌های تزئینی با ارزش که شکستگی آن‌ها زیان زیادی ایجاد می‌کند؛
- کوپ‌هایی که هنگام برش احتمال بازشدن رگه‌ها در آن‌ها وجود دارد؛
- بعضی انواع مرمر، اونیکس و سنگ‌های نیمه‌شفاف؛
- بلوک‌هایی که تقویت سطحی برای آن‌ها کافی نیست.
نوع سنگ، ساختار ترک، میزان رطوبت و پیوستگی مسیرهای داخلی تعیین می‌کند که رزین تا چه حد امکان نفوذ داشته باشد. ترک بسته یا فضای داخلی بدون مسیر ارتباطی الزاماً با وکیوم پر نمی‌شود.
چه زمانی وکیوم کوپ ضروری نیست؟
انجام وکیوم برای هر بلوک، انتخاب اقتصادی یا فنی مناسبی نیست. در شرایط زیر ممکن است روش دیگری کافی باشد:
- بلوک سالم و متراکم است؛
- ترک‌ها فقط سطحی و محدود هستند؛
- تقویت موضعی یا توری‌کشی خارجی نیاز را برطرف می‌کند؛
- هزینه عملیات از ارزش قابل‌بازیابی سنگ بیشتر است؛
- عیوب داخلی فاقد مسیر مناسب برای ورود رزین هستند؛
- سنگ یا آلودگی موجود با سیستم رزینی انتخاب‌شده سازگار نیست؛
- تجهیزات، خشک‌سازی یا آب‌بندی مناسب در دسترس نیست.
ارزیابی اقتصادی باید همراه با ارزیابی فنی انجام شود. هدف، مصرف بیشتر اپوکسی نیست؛ هدف افزایش بازده قابل‌فروش با مصرف کنترل‌شده مواد است.

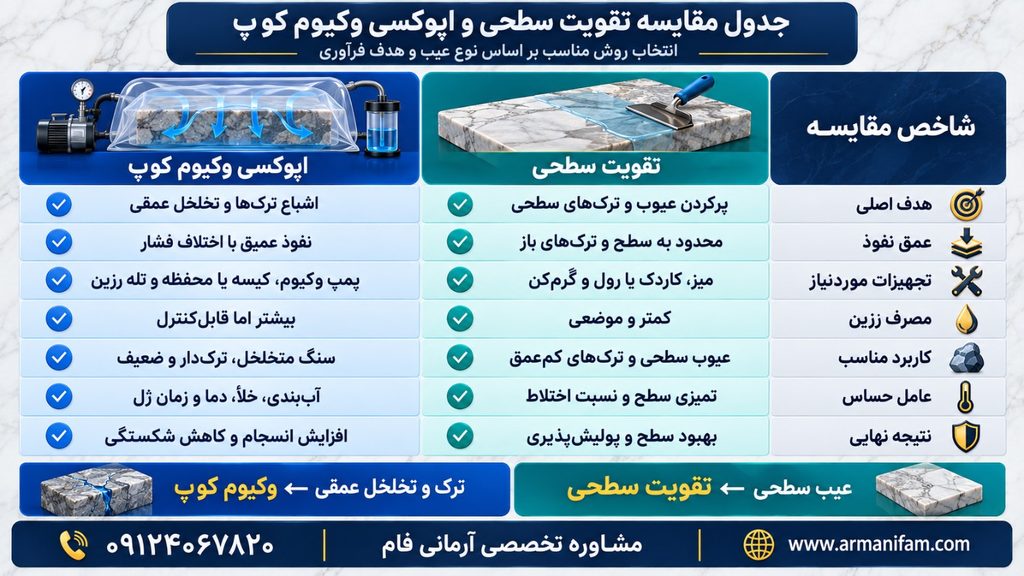

تفاوت رزین‌کاری سطحی با اپوکسی وکیوم کوپ
رزین‌کاری سطحی
در رزین‌کاری معمولی، اپوکسی یا ماده ترمیمی روی سطح بلوک یا اسلب اعمال می‌شود. این روش برای منافذ، ترک‌ها و حفره‌های قابل‌دسترسی سطحی مناسب است.
وکیوم کوپ
در وکیوم کوپ، یک محیط آب‌بندی‌شده و اختلاف فشار ایجاد می‌شود تا هوا از مسیرهای قابل‌دسترسی خارج و رزین در عمق بیشتری توزیع شود.
تفاوت اصلی
تفاوت صرفاً در وجود پمپ نیست. وکیوم کوپ یک فرایند کامل مهندسی‌شده شامل خشک‌سازی، آماده‌سازی، لایه توزیع، آب‌بندی، آزمون نشتی، اختلاط، ورود رزین، کنترل جریان و پخت است.
نکته مهم
نباید انتظار داشت تمام ترک‌های داخلی کوپ به‌طور کامل پر شوند. میزان نفوذ به پیوستگی ترک‌ها، ویسکوزیته، زمان، دما، رطوبت، آب‌بندی و هندسه بلوک بستگی دارد.

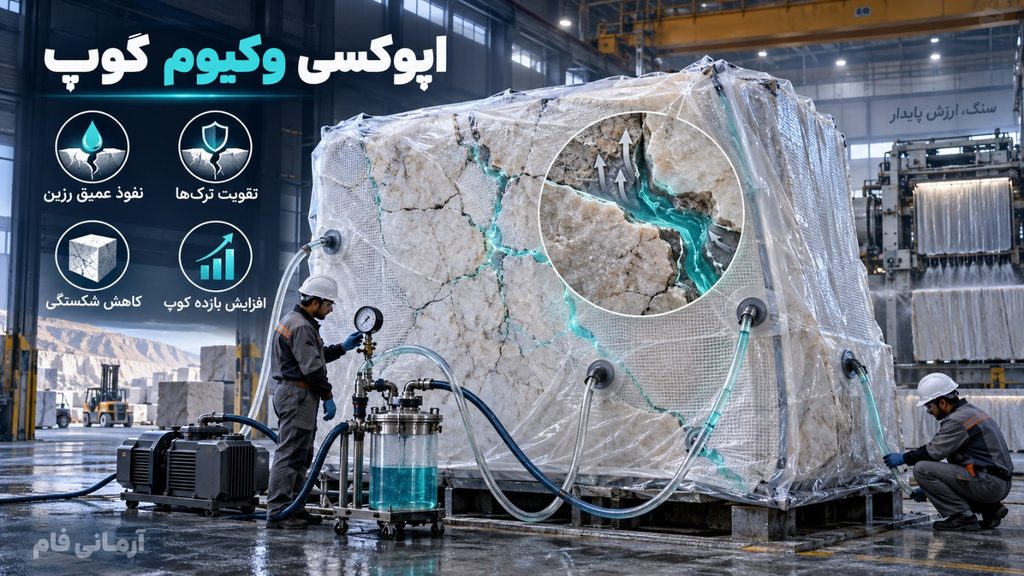

اجزای سیستم وکیوم کوپ
چیدمان دقیق تجهیزات در کارخانه‌های مختلف متفاوت است، اما یک سیستم معمول می‌تواند شامل اجزای زیر باشد:
پمپ وکیوم
وظیفه آن کاهش فشار داخل محفظه یا کیسه است. ظرفیت پمپ باید با حجم سیستم، میزان نشتی و طراحی فرایند هماهنگ باشد.
کیسه یا پوشش وکیوم
بلوک در یک پوشش انعطاف‌پذیر یا سامانه آب‌بندی‌شده قرار می‌گیرد. این پوشش باید با رزین و شرایط فرایند سازگار باشد و در برابر سوراخ‌شدن مقاومت کافی داشته باشد.
لایه توزیع رزین
این لایه مسیرهایی ایجاد می‌کند تا رزین روی سطح نامنظم بلوک پخش شود. در یک فرایند ثبت‌شده برای بلوک مرمر، استفاده از لایه زهکش یا توزیع‌کننده کمک می‌کند رزین در اطراف بلوک جریان یابد و فضای میان سنگ و پوشش را پر کند. Google Patents – Vacuum Resin Process for Marble Blocks
توری یا پارچه فایبرگلاس
توری می‌تواند همراه با اپوکسی یک پوسته تقویتی خارجی ایجاد و از سطح بلوک یا کیسه محافظت کند.
شلنگ‌ها و اتصالات
مسیرهای ورود رزین و خروج هوا باید جانمایی مناسبی داشته باشند. مسیر نادرست ممکن است باعث عبور سریع رزین از یک قسمت و خالی‌ماندن بخش‌های دیگر شود.
تله رزین یا مخزن محافظ
قرارگرفتن تله بین بلوک و پمپ، از ورود ناخواسته رزین به پمپ جلوگیری می‌کند.
شیرها و تجهیزات اندازه‌گیری
برای کنترل مرحله‌ای خلأ، ورود رزین، توقف جریان و نگهداری شرایط فرایند استفاده می‌شوند.
تجهیزات اختلاط
ترازو، ظروف تمیز و ابزار اختلاط باید با مقدار مصرف و نسبت تعیین‌شده در دیتاشیت هماهنگ باشند.
ویژگی‌های فنی اپوکسی مناسب وکیوم کوپ
۱. ویسکوزیته مناسب
ویسکوزیته (Viscosity) میزان مقاومت ماده در برابر جاری‌شدن است. اپوکسی وکیوم باید به‌اندازه‌ای روان باشد که بتواند در زمان موجود، در شبکه توزیع و ترک‌های قابل‌دسترسی حرکت کند.
ویسکوزیته بیش‌ازحد بالا می‌تواند نفوذ را محدود کند. در مقابل، انتخاب رزین بسیار روان بدون توجه به کنترل جریان ممکن است باعث حرکت سریع و غیریکنواخت یا مصرف نامناسب شود.
۲. زمان کارپذیری کافی
Pot Life مدت زمانی است که مخلوط رزین و هاردنر پس از ترکیب، هنوز قابلیت استفاده دارد. این زمان باید برای آماده‌سازی، ورود رزین و تکمیل نفوذ کافی باشد.
اپوکسی‌هایی که برای عملیات تزریق و وکیوم طراحی می‌شوند، معمولاً باید میان روانی و زمان کارپذیری تعادل برقرار کنند. منابع تخصصی رزین‌های Infusion نیز ویسکوزیته پایین و Pot Life طولانی‌تر را از ویژگی‌های اصلی رزین مناسب فرایند معرفی می‌کنند. Easy Composites – Infusion Resins
۳. قابلیت ترشوندگی
Wetting یعنی توانایی رزین برای تماس و پخش‌شدن روی سطوح داخلی ترک، سنگ و الیاف تقویتی. ترشوندگی نامناسب می‌تواند موجب باقی‌ماندن بخش‌های خشک یا ایجاد اتصال ضعیف شود.
۴. چسبندگی به سنگ
رزین پخته‌شده باید بتواند بین سطوح سنگی اتصال مناسبی ایجاد کند. رطوبت، گردوغبار و آلودگی می‌توانند این اتصال را مختل کنند.
۵. جمع‌شدگی کنترل‌شده
جمع‌شدگی زیاد هنگام پخت می‌تواند تنش داخلی ایجاد کند یا باعث خالی‌شدن نسبی محل ترمیم شود. این موضوع در ترک‌های بزرگ‌تر و حجم بالاتر رزین اهمیت بیشتری دارد.
۶. استحکام مکانیکی متناسب
اپوکسی باید پس از پخت بتواند در برابر تنش‌های جابه‌جایی و برش عملکرد مناسبی داشته باشد. بااین‌حال، سختی بیشتر همیشه به معنای انتخاب بهتر نیست؛ رفتار رزین باید با نوع سنگ و فرایند هماهنگ باشد.
۷. زمان و شرایط پخت مناسب
Curing Time زمان لازم برای رسیدن رزین به مرحله مشخصی از پخت است. جابه‌جایی یا برش پیش از تکمیل پخت موردنیاز ممکن است اتصال ایجادشده را تضعیف کند.
۸. سازگاری ظاهری
برای سنگ‌های روشن، رنگ رزین و احتمال تشکیل هاله اهمیت بیشتری دارد. روی سنگ‌های متخلخل، نفوذ عمیق رزین نامناسب ممکن است اطراف ترک را تیره‌تر نشان دهد. فناوری‌های جدید صنعتی نیز کاهش هاله در سنگ‌های روشن و جاذب را به‌عنوان یک هدف فرایندی مطرح می‌کنند. Prometec – Archi Line
۹. نسبت اختلاط مشخص
Mixing Ratio نسبت دقیق رزین به هاردنر است. این نسبت باید مطابق دیتاشیت همان محصول و با روش اعلام‌شده—وزنی یا حجمی—رعایت شود. نسبت محصولات مختلف را نمی‌توان به یکدیگر تعمیم داد.

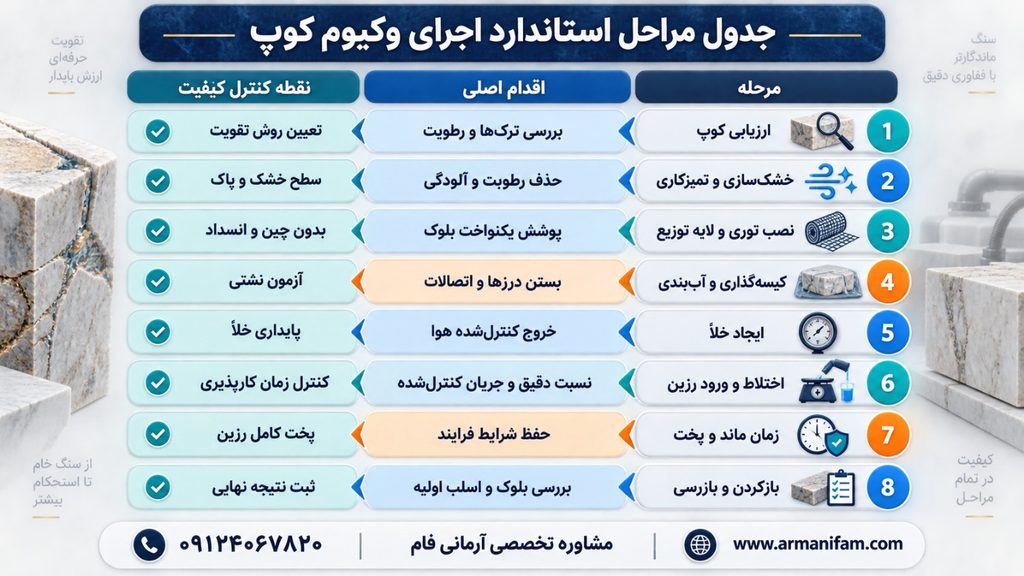

مراحل اجرای اپوکسی وکیوم کوپ
مرحله اول: ارزیابی بلوک
پیش از شروع باید نوع، محل و شدت عیوب بررسی شود:
- ترک‌های باز و بسته؛
- رگه‌های سست؛
- حفره‌ها؛
- بخش‌های جداشونده؛
- رطوبت؛
- آلودگی سطحی؛
- هندسه و ابعاد بلوک؛
- ارزش اقتصادی سنگ؛
- احتمال شکست در برش.
این بررسی مشخص می‌کند که آیا وکیوم روش مناسبی است و چه سطحی از آماده‌سازی نیاز دارد.
مرحله دوم: خشک‌کردن کوپ
وجود آب در منافذ می‌تواند فضای لازم برای ورود رزین را اشغال و چسبندگی را مختل کند. خشک‌بودن ظاهری سطح به‌تنهایی به معنای خشک‌بودن ترک‌های داخلی نیست.
برنامه خشک‌سازی باید با نوع سنگ، ابعاد کوپ و دستورالعمل سیستم هماهنگ باشد. حرارت‌دهی بدون کنترل نیز ممکن است به بعضی سنگ‌ها آسیب بزند یا بر Pot Life رزین اثر نامطلوب بگذارد.
مرحله سوم: تمیزکاری
گرد سنگ، گل حفاری، خاک معدن، روغن و ذرات سست باید حذف شوند. آلودگی سطحی می‌تواند هم آب‌بندی را مختل کند و هم اتصال توری و رزین را کاهش دهد.
مرحله چهارم: تثبیت اولیه بخش‌های ناپایدار
قطعاتی که احتمال جداشدن دارند باید پیش از اعمال خلأ تثبیت شوند. در غیر این صورت، تغییر فشار یا جابه‌جایی ممکن است باعث ریزش بخش‌هایی از بلوک شود.
مرحله پنجم: نصب توری و لایه توزیع
براساس طراحی فرایند، توری فایبرگلاس و لایه توزیع روی سطوح لازم قرار می‌گیرند. این لایه‌ها باید بدون چین‌خوردگی شدید و مسیرهای مسدودکننده نصب شوند.
مرحله ششم: قرارگیری در پوشش و آب‌بندی
پوشش وکیوم باید تمام محدوده موردنظر را دربر بگیرد. لبه‌ها، گوشه‌ها، اتصالات و محل ورود شیلنگ‌ها از نقاط حساس نشتی هستند.
مرحله هفتم: آزمون نشتی
پیش از ورود رزین، سیستم باید تحت خلأ قرار گیرد و پایداری آن بررسی شود. اگر فشار پس از جداسازی یا کاهش عملکرد پمپ به‌سرعت تغییر کند، احتمال نشتی وجود دارد.
تزریق رزین پیش از رفع نشتی می‌تواند باعث ورود هوا، حباب، نفوذ ناقص و اتلاف مواد شود.
مرحله هشتم: آماده‌سازی اپوکسی
دو جزء باید با نسبت دقیق مخلوط شوند. موارد زیر اهمیت دارند:
- استفاده از ترازوی مناسب؛
- تمیزی ظروف؛
- اختلاط کامل دیواره و کف ظرف؛
- جلوگیری از اختلاط بسیار سریع؛
- هماهنگی حجم مخلوط با زمان کارپذیری؛
- ثبت زمان آغاز اختلاط.
واکنش اپوکسی گرمازا است. نگهداری مقدار زیاد مخلوط در ظرف عمیق می‌تواند دما را افزایش و زمان کارپذیری را کاهش دهد.
مرحله نهم: ایجاد خلأ و تخلیه هوا
خلأ باید مطابق برنامه فرایند و محدودیت‌های تجهیزات اعمال شود. اعمال ناگهانی یا نامتناسب می‌تواند به پوشش، اتصالات یا بخش‌های ناپایدار بلوک فشار وارد کند.
مرحله دهم: ورود کنترل‌شده رزین
پس از آماده‌شدن سیستم، مسیر ورود رزین باز می‌شود. جبهه حرکت رزین باید مشاهده و کنترل شود. ورود بیش‌ازحد سریع می‌تواند مسیرهای کوتاه ایجاد کند و هوای بعضی نواحی را محبوس نگه دارد.
مرحله یازدهم: تکمیل آغشته‌سازی
پس از رسیدن رزین به نقاط طراحی‌شده، جریان و خلأ مطابق روش اجرایی مدیریت می‌شوند. تله رزین باید مانع رسیدن ماده به پمپ شود.
مرحله دوازدهم: زمان ماند و پخت
سیستم تا رسیدن رزین به وضعیت لازم در شرایط کنترل‌شده باقی می‌ماند. زمان بازکردن کیسه، جابه‌جایی کوپ و ورود به مرحله برش باید براساس دیتاشیت و وضعیت واقعی پخت تعیین شود.
مرحله سیزدهم: بازکردن و بازرسی
پس از پخت، پوشش اضافی برداشته و موارد زیر کنترل می‌شوند:
- پوشش یکنواخت سطح؛
- اتصال توری؛
- نواحی خشک؛
- حباب یا فضای خالی؛
- نقاط دارای رزین اضافی؛
- آسیب‌های احتمالی؛
- سختی و وضعیت پخت.
مرحله چهاردهم: ارزیابی پس از برش
نتیجه واقعی نفوذ معمولاً پس از برش بلوک بهتر دیده می‌شود. اسلب‌های ابتدایی و مقاطع نماینده باید بررسی شوند تا میزان نفوذ، توزیع رزین و وضعیت ترک‌ها مشخص شود.
نقش توری فایبرگلاس در تقویت کوپ
توری فایبرگلاس می‌تواند همراه با رزین، یک لایه تقویتی در اطراف بلوک ایجاد کند. این لایه در نگهداری قطعات خارجی و افزایش یکپارچگی سطحی مؤثر است.
اما توری و وکیوم یک کار را انجام نمی‌دهند:
- توری بیشتر نقش تقویت و مهار خارجی دارد.
- وکیوم و رزین روان برای خروج هوا و نفوذ به مسیرهای قابل‌دسترسی استفاده می‌شوند.
استفاده از توری بدون آغشته‌شدن مناسب، اتصال مؤثری ایجاد نمی‌کند. نوع و وزن توری، تعداد لایه‌ها و سازگاری آن با رزین باید براساس روش اجرایی تعیین شود.
عوامل مؤثر بر نفوذ رزین
ساختار ترک‌ها
ترک‌های پیوسته و متصل به سطح، امکان ورود بیشتری دارند. حفره کاملاً بسته ممکن است حتی تحت خلأ نیز از رزین پر نشود.
رطوبت
آب موجود در منافذ می‌تواند مانع ورود رزین و کاهش‌دهنده چسبندگی باشد.
ویسکوزیته
رزین روان‌تر معمولاً در مسیرهای باریک آسان‌تر حرکت می‌کند، اما باید زمان کارپذیری و کنترل جریان نیز مناسب باشد.
دما
افزایش دما می‌تواند ویسکوزیته را کاهش دهد، اما هم‌زمان ممکن است واکنش پخت را سریع‌تر و Pot Life را کوتاه‌تر کند. بنابراین گرم‌کردن بدون دستورالعمل فنی می‌تواند نتیجه معکوس ایجاد کند.
کیفیت خلأ و آب‌بندی
وجود نشتی باعث ورود مداوم هوا و کاهش اختلاف فشار مؤثر می‌شود.
طراحی مسیر جریان
جانمایی ورودی‌ها، خروجی‌ها و لایه توزیع باید با هندسه بلوک هماهنگ باشد. جریان سریع از یک مسیر کوتاه ممکن است بخش‌های دیگر را خشک باقی بگذارد.
زمان
رزین باید پیش از افزایش شدید ویسکوزیته یا ژل‌شدن، فرصت کافی برای حرکت داشته باشد.
مزایای اپوکسی وکیوم کوپ
کاهش احتمال شکستگی در برش
تقویت ترک‌ها و نواحی ضعیف می‌تواند احتمال جداشدن قطعات هنگام ورود بلوک به دستگاه برش را کاهش دهد.
افزایش بازده قابل‌استفاده بلوک
بخش بیشتری از یک کوپ دارای عیب ممکن است به اسلب قابل‌فرآوری تبدیل شود. خطوط صنعتی تقویت بلوک نیز کاهش ضایعات و بازیابی سنگی را که در حالت عادی از دست می‌رفت، از اهداف این فناوری معرفی می‌کنند. Prometec – Block Optimization
امکان فرآوری سنگ‌های شکننده‌تر
بعضی بلوک‌های ارزشمند بدون تقویت مناسب ریسک بالایی دارند. وکیوم می‌تواند امکان فرآوری کنترل‌شده‌تر آن‌ها را فراهم کند.
توزیع بهتر رزین نسبت به اعمال صرفاً سطحی
خلأ می‌تواند به خروج هوای محبوس و حرکت رزین در مسیرهای مرتبط کمک کند. فرایندهای صنعتی ثبت‌شده نیز بر نفوذ رزین در منافذ و حفره‌های بلوک تأکید دارند. Google Patents
تثبیت بهتر توری اطراف بلوک
اعمال رزین همراه با توری می‌تواند یک پوسته تقویتی منسجم‌تر در اطراف بلوک ایجاد کند.
کاهش ریسک جابه‌جایی
انسجام بیشتر بلوک می‌تواند احتمال جداشدن بخش‌های سست را هنگام حمل داخلی کارخانه کاهش دهد؛ البته این فرایند جایگزین اصول ایمن جابه‌جایی نیست.
محدودیت‌های وکیوم کوپ
- تمام ترک‌های داخلی الزاماً پر نمی‌شوند.
- بلوک خیس یا آلوده ممکن است نتیجه نامناسبی ایجاد کند.
- آب‌بندی ضعیف، کل فرایند را مختل می‌کند.
- رزین نامناسب ممکن است پیش از تکمیل نفوذ ژل شود.
- مصرف بیش‌ازحد رزین هزینه و عملیات تمیزکاری را افزایش می‌دهد.
- ممکن است روی سنگ روشن، هاله یا تغییر ظاهری ایجاد شود.
- پخت ناقص می‌تواند اتصال را ضعیف کند.
- فرایند نامناسب ممکن است فقط ظاهر تقویت‌شده ایجاد کند، بدون آنکه نفوذ کافی حاصل شده باشد.
- وکیوم جایگزین ارزیابی زمین‌شناسی و مکانیکی بلوک نیست.
- برای بعضی عیوب بزرگ یا قطعات کاملاً جداشده، تقویت سازه‌ای دیگری نیز لازم است.
کنترل کیفیت عملیات وکیوم کوپ
کنترل کیفیت باید از قبل از شروع تا پس از برش ادامه داشته باشد.
کنترل مواد اولیه
- تطابق کد رزین و هاردنر؛
- بررسی تاریخ مصرف و شرایط نگهداری؛
- دسترسی به دیتاشیت و SDS؛
- وضعیت ظاهری اجزا؛
- دمای مواد؛
- نسبت اختلاط تعیین‌شده.
کنترل بلوک
- کد و مشخصات کوپ؛
- نوع سنگ؛
- وضعیت ترک‌ها؛
- میزان رطوبت؛
- نحوه خشک‌سازی؛
- مناطق بحرانی.
کنترل تجهیزات
- سلامت پمپ؛
- سالم‌بودن شیلنگ‌ها؛
- عملکرد شیرها؛
- تمیزی تله رزین؛
- کالیبراسیون تجهیزات اندازه‌گیری؛
- کیفیت کیسه و مواد آب‌بندی.
کنترل حین عملیات
- زمان شروع اختلاط؛
- زمان آغاز وکیوم؛
- پایداری سیستم؛
- وجود یا نبود نشتی؛
- رفتار جبهه رزین؛
- نواحی دارای جریان سریع یا کند؛
- مقدار رزین مصرف‌شده؛
- زمان پایان تزریق؛
- شرایط پخت.
کنترل پس از عملیات
- وضعیت توری؛
- وجود نواحی خشک؛
- حباب‌های قابل‌مشاهده؛
- رزین اضافی؛
- پخت ظاهری؛
- آسیب سطحی؛
- کیفیت اسلب‌های اولیه پس از برش.
ثبت این اطلاعات برای هر کوپ امکان مقایسه عملکرد، شناسایی خطاهای تکرارشونده و اصلاح فرایند را فراهم می‌کند.

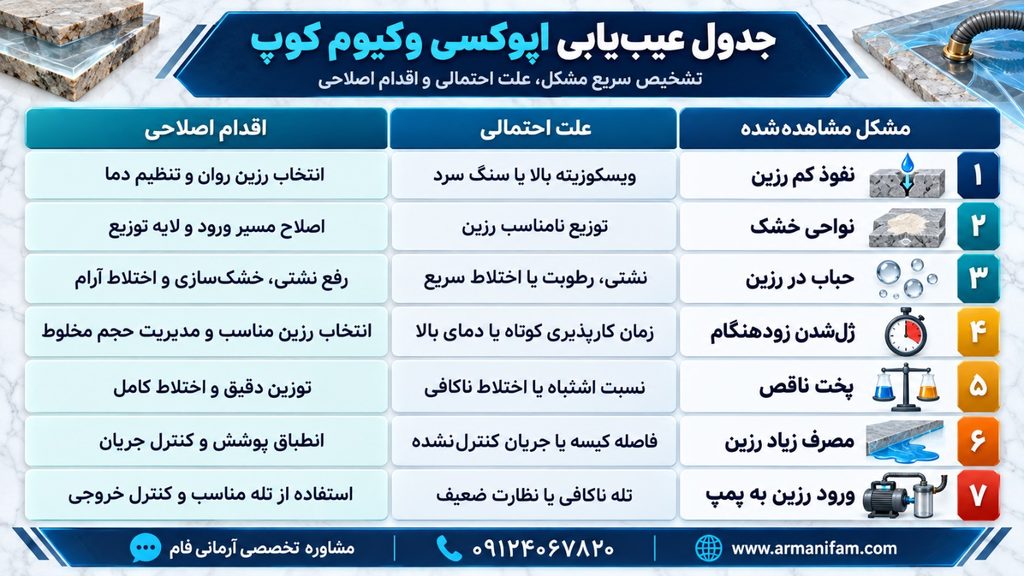

خطاهای رایج و راه‌حل‌ها
۱. نفوذ ناکافی رزین
علت‌های احتمالی:
- ویسکوزیته بالا؛
- دمای پایین؛
- زمان کارپذیری کوتاه؛
- رطوبت داخل سنگ؛
- مسیر جریان نامناسب؛
- ترک‌های غیرپیوسته.
راه‌حل:
انتخاب رزین مخصوص وکیوم، کنترل دما، خشک‌سازی صحیح، اصلاح مسیرهای ورود و انجام آزمون اولیه.
۲. باقی‌ماندن نواحی خشک
علت‌های احتمالی:
- توزیع نامناسب رزین؛
- رسیدن سریع رزین به خروجی؛
- چروک یا انسداد لایه توزیع؛
- جانمایی نامناسب شیلنگ‌ها.
راه‌حل:
بازطراحی شبکه جریان و مشاهده دقیق جبهه رزین حین عملیات.
۳. تشکیل حباب
علت‌های احتمالی:
- نشتی کیسه؛
- اختلاط سریع؛
- هوای محبوس در رزین؛
- رطوبت؛
- ورود بسیار سریع رزین.
راه‌حل:
آزمون نشتی پیش از تزریق، اختلاط آرام، خشک‌سازی و کنترل سرعت ورود رزین.
۴. ژل‌شدن زودهنگام
علت‌های احتمالی:
- Pot Life نامناسب؛
- دمای بالای محیط یا مواد؛
- اختلاط حجم زیاد در یک ظرف؛
- تأخیر در شروع تزریق.
راه‌حل:
انتخاب زمان کارپذیری متناسب، تقسیم مخلوط به بچ‌های مدیریت‌شده و هماهنگی کامل تیم اجرا.
۵. پخت ناقص یا سطح نرم
علت‌های احتمالی:
- نسبت اشتباه دو جزء؛
- اختلاط ناقص؛
- دمای پایین؛
- زمان پخت ناکافی؛
- استفاده از مواد تاریخ‌گذشته یا آلوده.
راه‌حل:
توزین دقیق، اختلاط کامل، رعایت دیتاشیت و جلوگیری از ورود بلوک به برش پیش از پخت کافی.
۶. مصرف بیش‌ازحد رزین
علت‌های احتمالی:
- فضای اضافی میان کیسه و بلوک؛
- نبود لایه توزیع مناسب؛
- نشتی؛
- مسیرهای کنترل‌نشده؛
- برآورد نادرست حجم عیوب.
راه‌حل:
انطباق پوشش با شکل بلوک، طراحی مناسب لایه توزیع و ثبت مصرف واقعی برای بهبود برآوردهای بعدی.
۷. ورود رزین به پمپ
علت احتمالی:
- نبود یا ظرفیت ناکافی تله رزین؛
- جانمایی نامناسب خروجی؛
- نظارت ناکافی بر جبهه جریان.
راه‌حل:
استفاده از تله مناسب و کنترل مداوم مسیر خروجی.
۸. جداشدن توری
علت‌های احتمالی:
- سطح آلوده؛
- آغشته‌سازی ناقص؛
- پخت ناکافی؛
- انتخاب نامناسب توری یا رزین.
راه‌حل:
تمیزکاری، اشباع یکنواخت، انتخاب مواد سازگار و رعایت زمان پخت.
۹. ایجاد هاله در سنگ روشن
علت‌های احتمالی:
- رنگ یا فرمولاسیون نامناسب رزین؛
- جذب غیریکنواخت؛
- مقدار زیاد اپوکسی؛
- واکنش نامناسب تحت نور یا حرارت.
راه‌حل:
اجرای نمونه روی همان سنگ، بررسی ثبات رنگ و کنترل مقدار و شیوه اعمال.
راهنمای انتخاب اپوکسی وکیوم کوپ
پیش از خرید یا سفارش محصول، این پرسش‌ها باید پاسخ داده شوند:
- اپوکسی مشخصاً برای وکیوم بلوک طراحی شده است؟
- ویسکوزیته مخلوط برای ترک‌های موردنظر مناسب است؟
- Pot Life با زمان واقعی فرایند هماهنگ است؟
- نسبت اختلاط وزنی است یا حجمی؟
- شرایط دمایی اجرا و پخت چیست؟
- آیا رزین با توری و تجهیزات موجود سازگار است؟
- رنگ نهایی برای سنگ روشن مناسب است؟
- محدودیت محصول در برابر نور و زردشدگی چیست؟
- زمان مجاز جابه‌جایی و برش چقدر است؟
- آیا دیتاشیت و برگه اطلاعات ایمنی در دسترس است؟
- سابقه مصرف روی سنگ مشابه وجود دارد؟
- آیا نمونه آزمایشی قابل‌اجرا است؟
برای اپوکسی وکیوم کوپ نمی‌توان یک عدد عمومی برای ویسکوزیته، نسبت اختلاط یا زمان پخت اعلام کرد؛ زیرا این مقادیر به فرمولاسیون محصول وابسته‌اند. اطلاعات قطعی باید از دیتاشیت همان محصول استخراج شوند.
نکات ایمنی و نگهداری
رزین اپوکسی و هاردنر پیش از پخت می‌توانند برای پوست، چشم یا سیستم تنفسی زیان‌آور باشند. الزامات دقیق باید از Safety Data Sheet همان محصول استخراج شود.
اصول عمومی شامل موارد زیر است:
- استفاده از دستکش مقاوم در برابر مواد شیمیایی؛
- عینک محافظ و لباس کار مناسب؛
- تهویه کافی محل اختلاط و اجرا؛
- جلوگیری از تماس مستقیم پوست با رزین؛
- استفاده از تجهیزات حفاظت تنفسی در صورت الزام SDS؛
- نگهداری اجزا در ظروف اصلی و دربسته؛
- جلوگیری از آلودگی متقابل رزین و هاردنر؛
- آموزش اپراتورها برای کار با وکیوم و مواد شیمیایی؛
- پیشگیری از ورود رزین به پمپ؛
- دفع پسماند مطابق ضوابط محلی و اطلاعات ایمنی محصول.
پمپ، مخزن یا تله‌ای که برای خلأ استفاده می‌شود نیز باید برای شرایط کاری طراحی شده باشد. استفاده از ظروف نامناسب در خلأ می‌تواند خطر تغییر شکل یا شکست ایجاد کند.
نکات کارشناسی آرمانی فام
قدرت بیشتر پمپ همیشه به معنای نتیجه بهتر نیست
اگر کیسه نشتی داشته باشد یا مسیر توزیع رزین نامناسب طراحی شده باشد، افزایش قدرت پمپ مشکل اصلی را حل نمی‌کند.
خشک‌سازی بخشی از فرایند است، نه یک مرحله فرعی
بسیاری از مشکلات نفوذ و چسبندگی از رطوبتی ناشی می‌شوند که در ظاهر بلوک قابل‌مشاهده نیست.
Pot Life باید با اندازه کوپ هماهنگ باشد
رزینی که برای یک نمونه کوچک زمان کافی دارد، ممکن است هنگام وکیوم یک بلوک بزرگ پیش از تکمیل جریان ژل شود.
نتیجه باید پس از برش بررسی شود
ظاهر بیرونی بلوک نمی‌تواند عمق و یکنواختی نفوذ را به‌تنهایی نشان دهد. بررسی اسلب‌های اولیه، اطلاعات دقیق‌تری درباره موفقیت عملیات فراهم می‌کند.
قیمت هر کیلوگرم تنها معیار اقتصادی نیست
رزین ارزان‌تر در صورت مصرف زیاد، نفوذ ضعیف، پخت نامطمئن یا افزایش ضایعات می‌تواند هزینه نهایی بیشتری ایجاد کند. معیار مناسب‌تر، هزینه فرایند در برابر مقدار سنگ قابل‌بازیابی است.
هر سنگ به آزمون اختصاصی نیاز دارد
دو بلوک با ظاهر مشابه ممکن است از نظر ساختار ترک و جذب رفتار متفاوتی داشته باشند. اجرای تست پیش از عملیات گسترده، بخشی از انتخاب حرفه‌ای است.
آرمانی فام به‌عنوان تأمین‌کننده و عرضه‌کننده محصولات تخصصی اپوکسی سنگ، می‌تواند با بررسی نوع سنگ، وضعیت کوپ، تجهیزات و شرایط خط فرآوری، در انتخاب سیستم مناسب و دریافت اطلاعات فنی محصول همراه مجموعه‌های سنگ‌بری باشد.
پرسش‌های متداول درباره اپوکسی وکیوم کوپ
اپوکسی وکیوم کوپ چه کاری انجام می‌دهد؟
این سیستم به کمک اختلاف فشار، هوای موجود در ترک‌ها و منافذ قابل‌دسترسی بلوک را کاهش می‌دهد و امکان ورود رزین روان را فراهم می‌کند. پس از پخت، رزین به تقویت بخش‌های ضعیف کمک می‌کند.
آیا وکیوم تمام ترک‌های داخل بلوک را پر می‌کند؟
خیر. ترک باید به سطح یا مسیر جریان دسترسی داشته باشد. حفره‌ها و ترک‌های کاملاً بسته ممکن است پر نشوند.
آیا می‌توان از هر اپوکسی روانی برای وکیوم استفاده کرد؟
خیر. علاوه بر ویسکوزیته، زمان کارپذیری، چسبندگی، ترشوندگی، شرایط پخت، جمع‌شدگی و سازگاری ظاهری باید بررسی شوند.
چرا خشک‌کردن بلوک اهمیت دارد؟
رطوبت می‌تواند منافذ را اشغال کند، مانع نفوذ رزین شود و اتصال اپوکسی به سنگ را کاهش دهد. خشک‌بودن سطح نیز همیشه به معنای خشک‌بودن داخل ترک‌ها نیست.
توری فایبرگلاس جایگزین وکیوم است؟
خیر. توری بیشتر تقویت خارجی ایجاد می‌کند؛ درحالی‌که وکیوم برای خروج هوا و کمک به نفوذ رزین در مسیرهای قابل‌دسترسی استفاده می‌شود. این دو می‌توانند مکمل هم باشند.
دلیل ایجاد حباب بعد از وکیوم چیست؟
نشتی پوشش، رطوبت بلوک، اختلاط سریع، هوای موجود در رزین و ورود نامناسب ماده از دلایل احتمالی هستند.
از کجا بفهمیم عملیات وکیوم موفق بوده است؟
پایداری خلأ، جریان یکنواخت رزین، نبود نواحی خشک، پخت صحیح و مهم‌تر از همه، بررسی مقاطع و اسلب‌های اولیه پس از برش، معیارهای اصلی ارزیابی هستند.
آیا وکیوم کوپ برای سنگ‌های سفید مناسب است؟
در صورت انتخاب رزین دارای رنگ و ثبات ظاهری مناسب، امکان استفاده وجود دارد؛ اما تست روی همان سنگ ضروری است تا احتمال ایجاد هاله یا تغییر رنگ ارزیابی شود.
اپوکسی وکیوم کوپ چقدر زمان نیاز دارد تا خشک شود؟
زمان دقیق به فرمولاسیون، دما، حجم، شرایط پخت و دیتاشیت محصول بستگی دارد. اعلام یک زمان ثابت برای همه محصولات فنی نیست.
چگونه اپوکسی مناسب وکیوم کوپ را انتخاب کنیم؟
نوع سنگ، میزان ترک، اندازه بلوک، تجهیزات، دمای خط، زمان فرایند، رنگ سنگ و شرایط پخت باید بررسی شوند. سپس محصول با دیتاشیت مشخص و سابقه کاربرد مناسب انتخاب شود.
جمع‌بندی
اپوکسی وکیوم کوپ یک روش تخصصی برای تقویت بلوک‌های دارای ترک، رگه و ناپیوستگی است. در این فرایند، ایجاد خلأ و اختلاف فشار به خروج هوا و ورود رزین کم‌ویسکوز به مسیرهای قابل‌دسترسی کمک می‌کند.
موفقیت عملیات به مجموعه‌ای از عوامل وابسته است: خشک‌بودن بلوک، آب‌بندی صحیح، انتخاب اپوکسی مناسب، زمان کارپذیری کافی، طراحی مسیر جریان، اختلاط دقیق و پخت کامل.
وکیوم نمی‌تواند تمام عیوب سنگ را حذف کند، اما در صورت طراحی و اجرای اصولی می‌تواند ریسک شکستگی را کاهش دهد، فرآوری بلوک‌های شکننده‌تر را ممکن سازد و بازده قابل‌فروش کوپ را افزایش دهد.
برای دریافت مشاوره تخصصی و انتخاب اپوکسی متناسب با نوع کوپ، با کارشناسان آرمانی فام تماس بگیرید.
وب‌سایت: www.armanifam.com
شماره تماس: ۰۹۱۲۴۰۶۷۸۲۰
برای مشاهده مشخصات، محصول اپوکسی وکیوم کوپ و محصولات اپوکسی سنگ را بررسی کنید. برای دریافت دیتاشیت و مشاوره انتخاب، به صفحه تماس با آرمانی فام مراجعه کنید.
